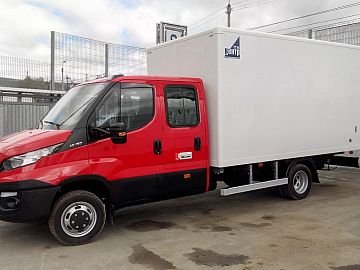

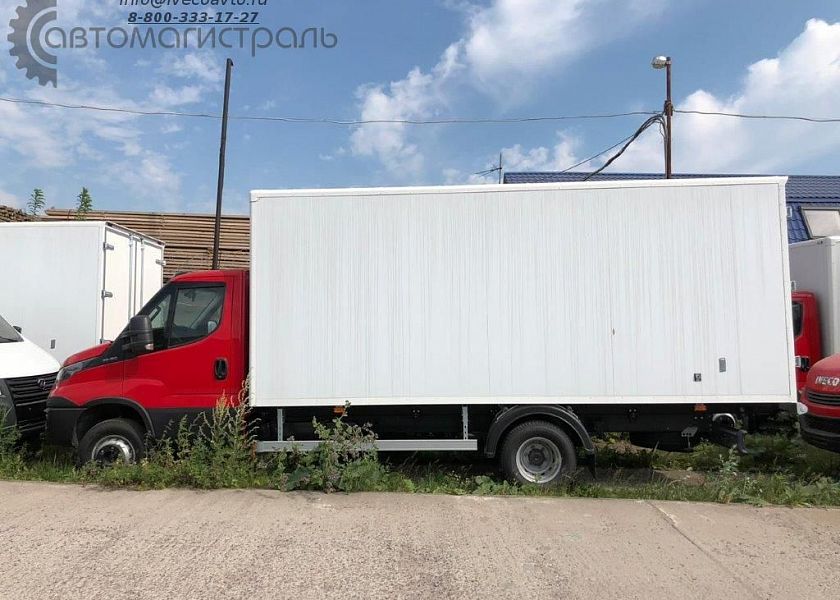

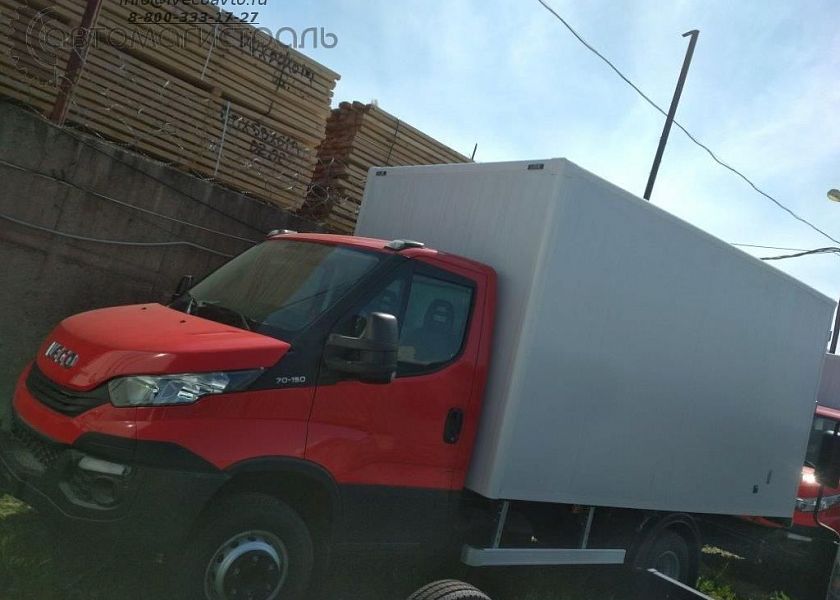

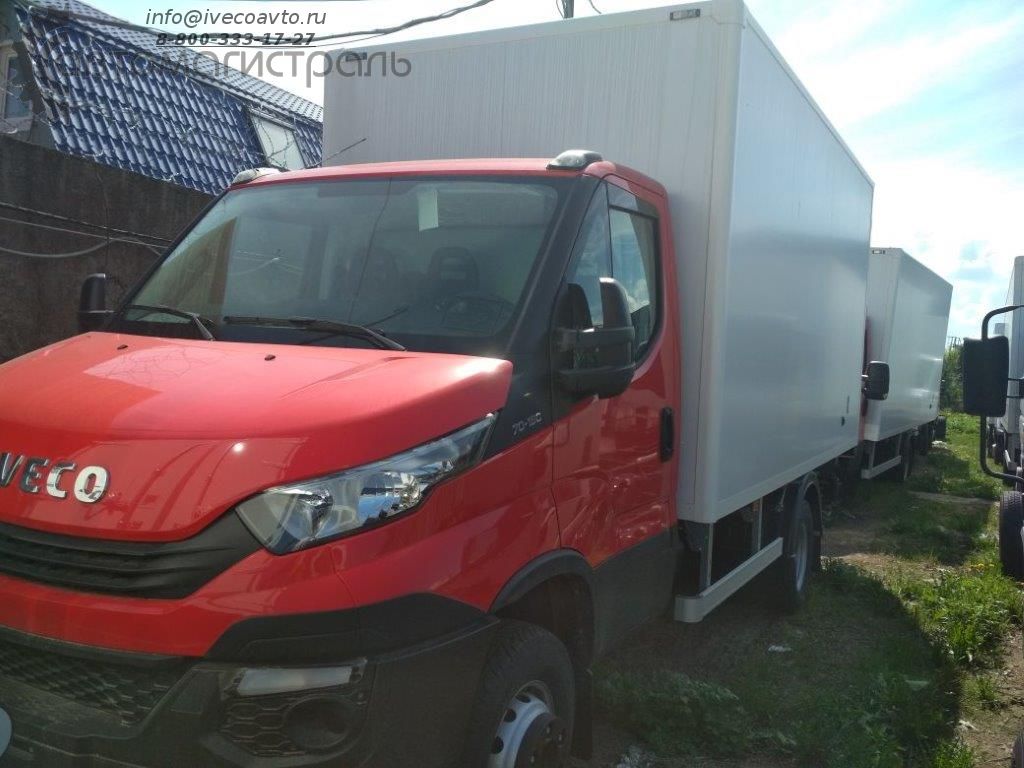

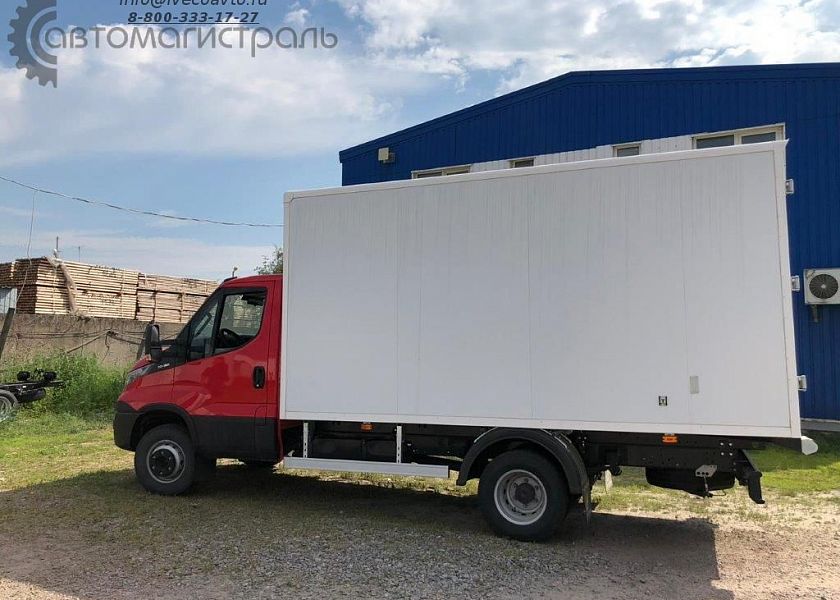

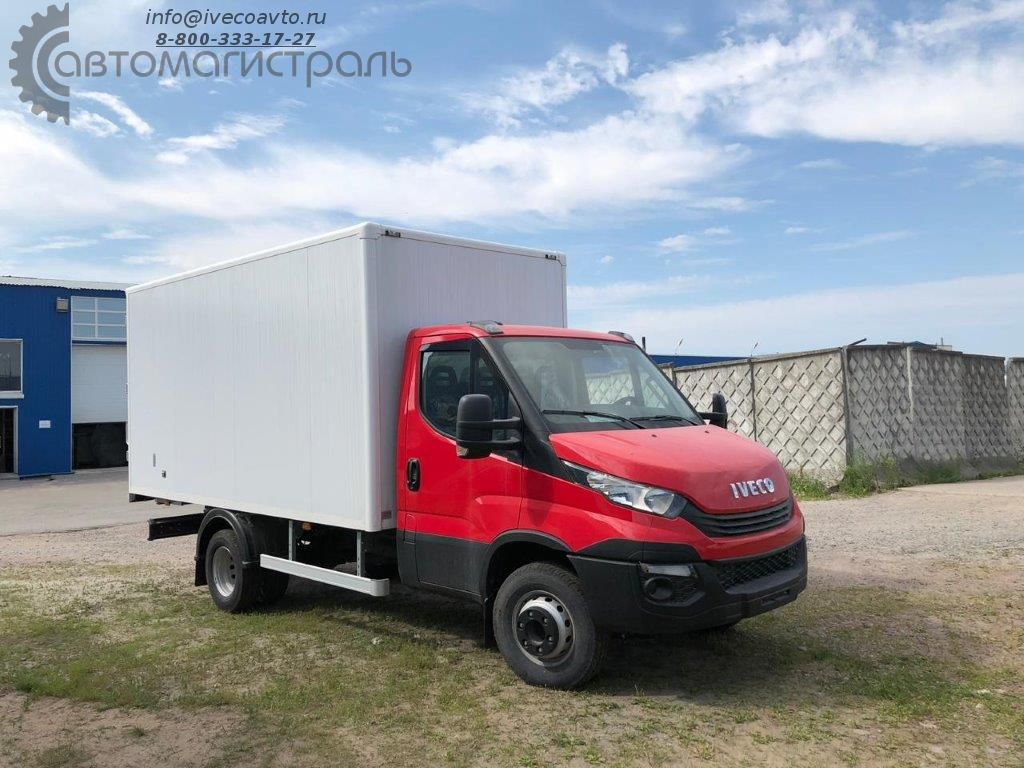

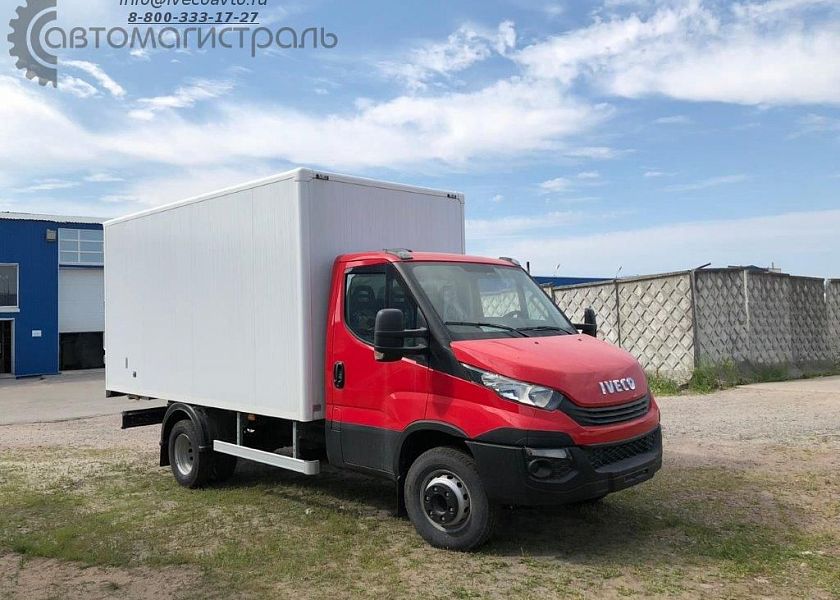

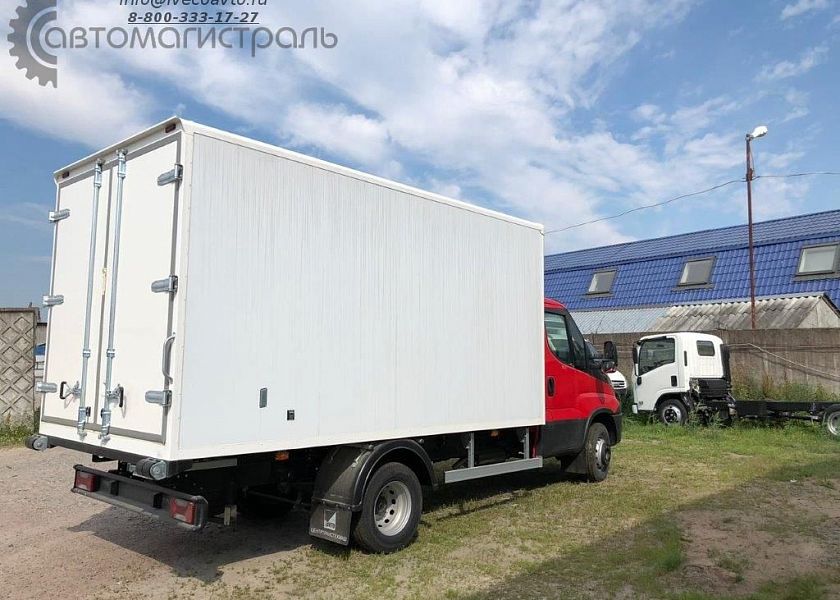

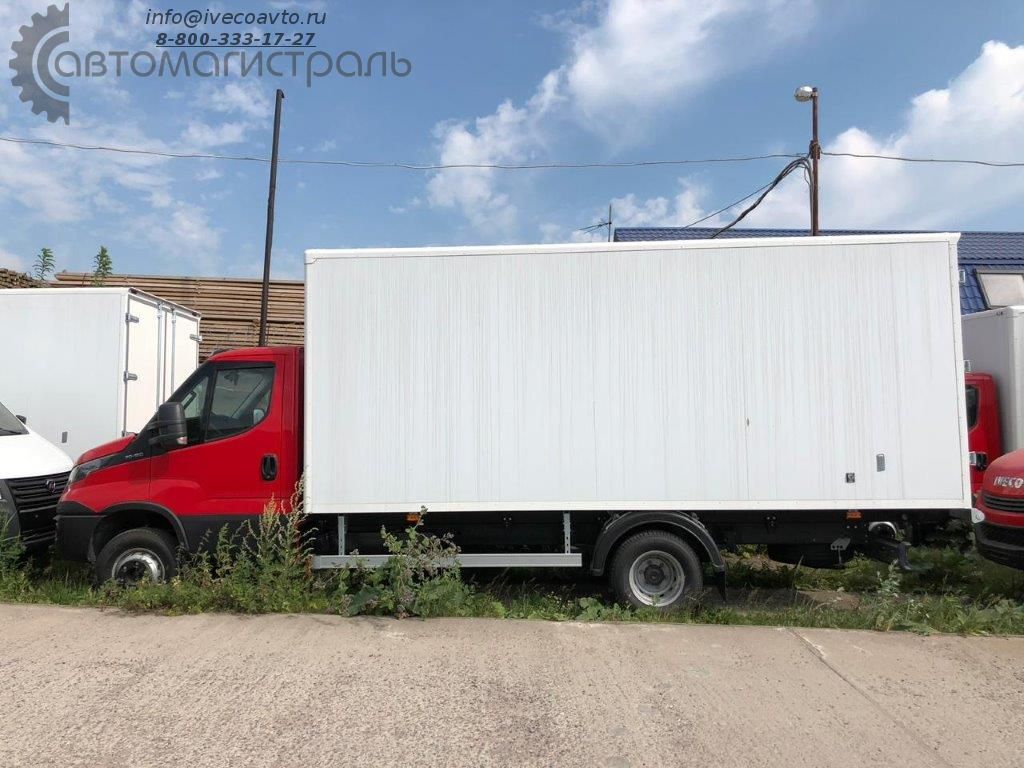

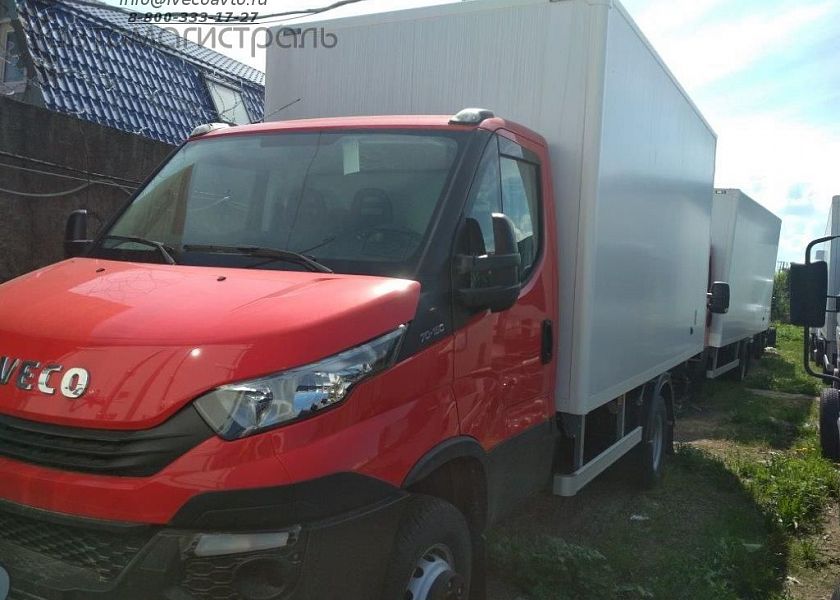

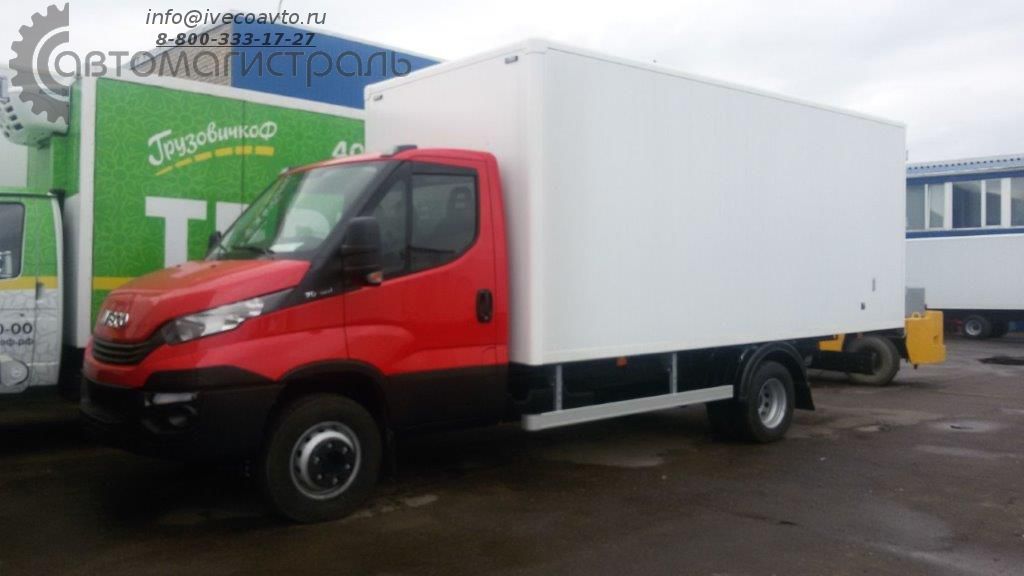

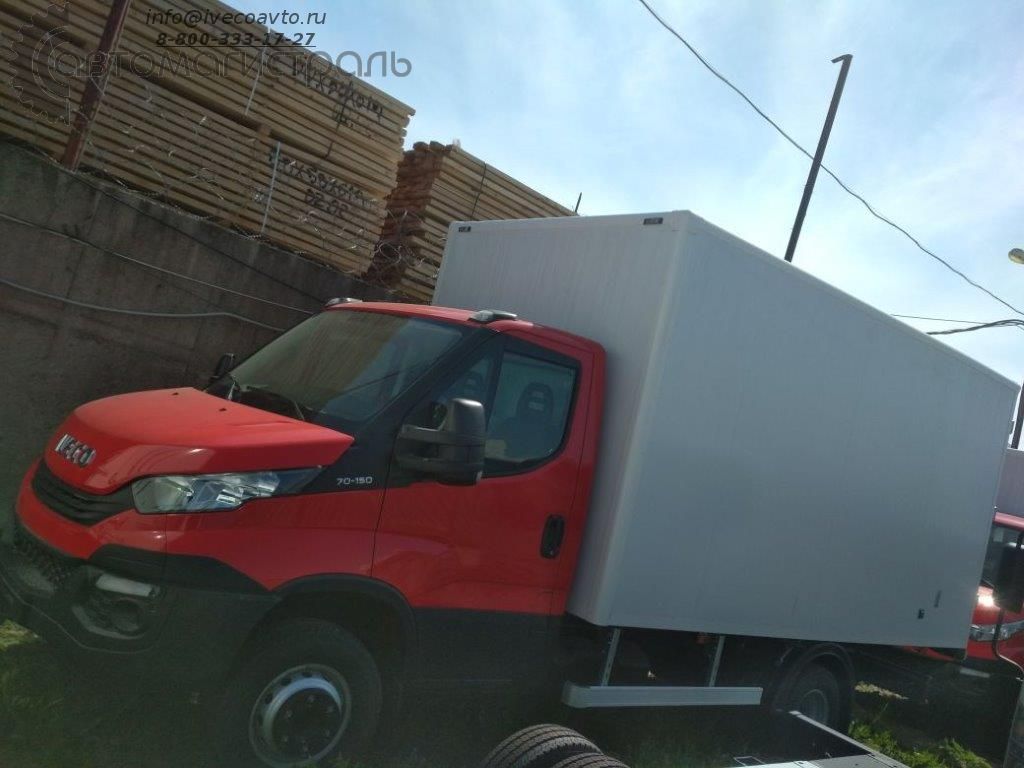

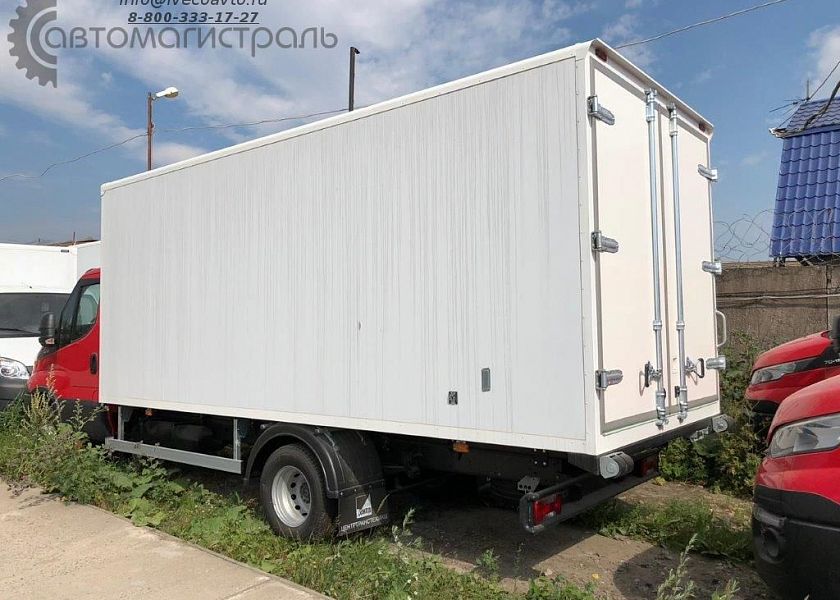

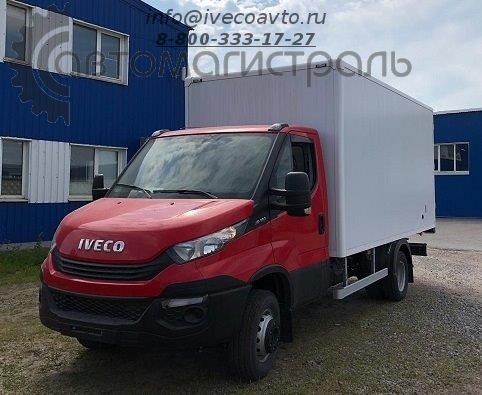

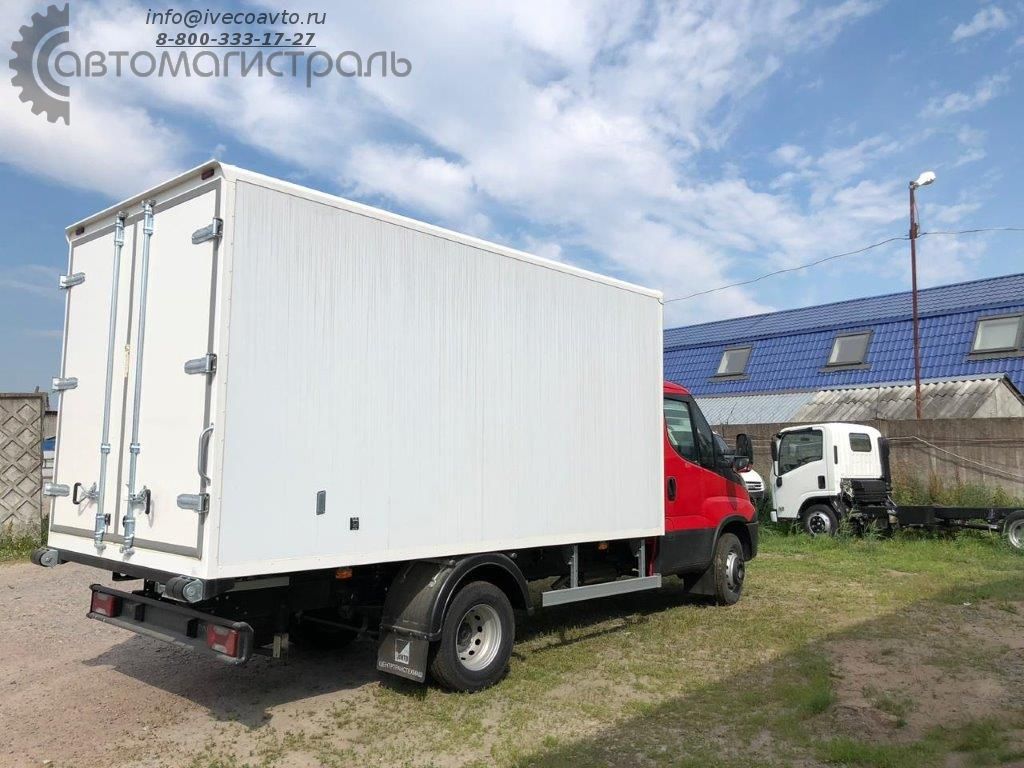

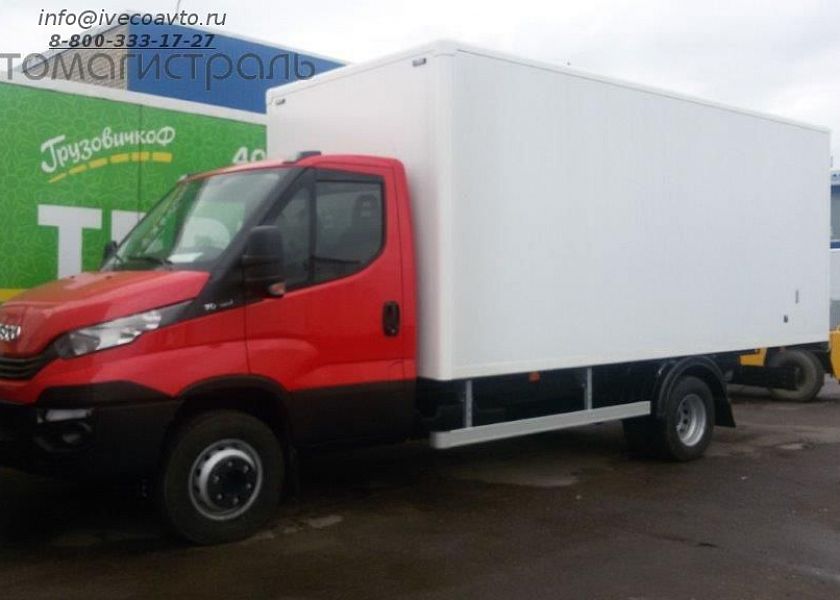

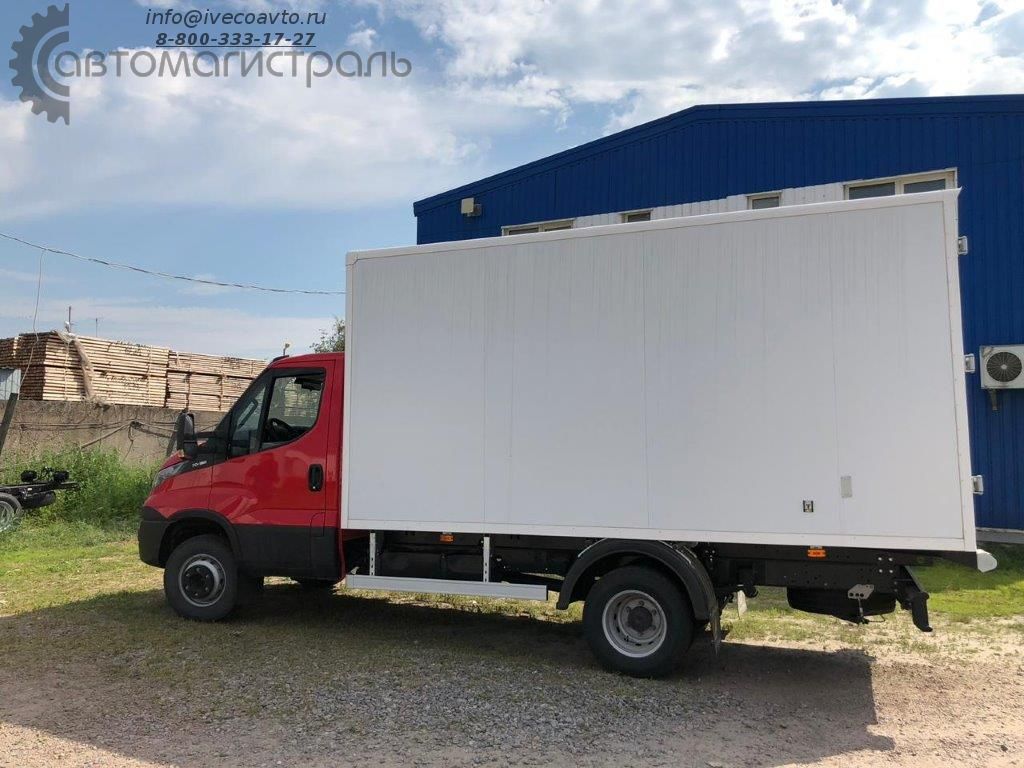

Рефрижератор тушевоз на шасси IVECO Daily 70C15

1. Кузов-фургон (изотермический) Тушевоз

Параметр/элемент

Характеристики

Габаритные размеры, мм

5350/4350х2200х2200

Конструкция

Изотермический из монолитных сендвич-панелей

Утеплитель

пенополиуретан - HUNTSMAN (Голландия), плотностью 70 кг/м³

Степень изотермичности

Толщина панели платформы – 120 мм (толщина утеплителя 100 мм); боковые стены – 60 мм; передняя стенка и крыша – 90 мм, двери – 86 мм.

Наружная облицовка

Плакированный металл

Внутренняя облицовка

Плакированный металл

Платформа

Несущая конструкция

Панель пола

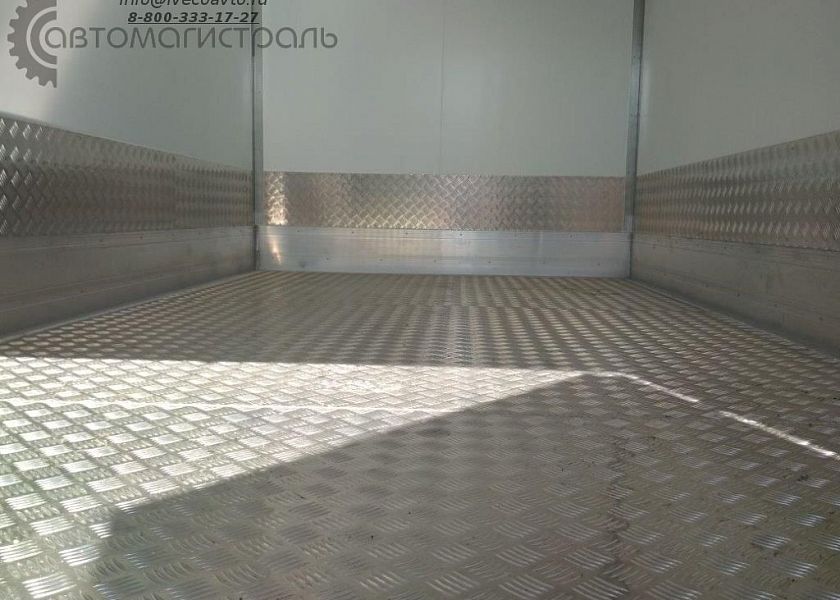

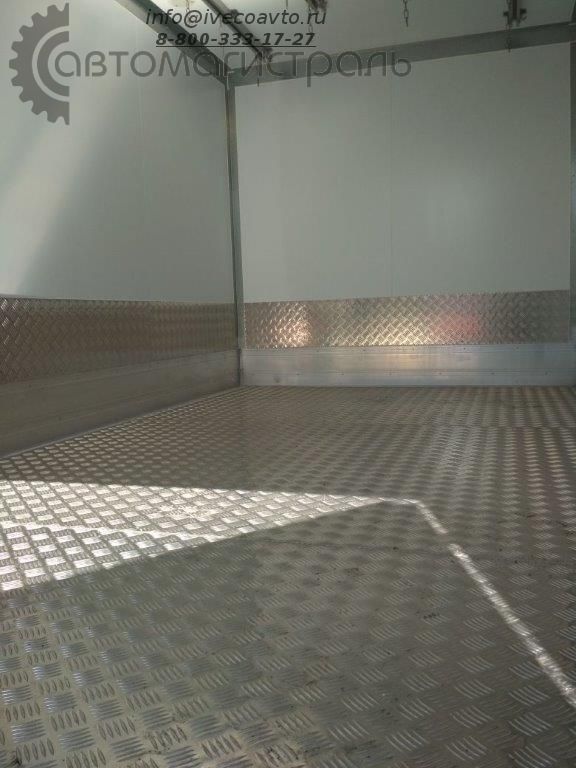

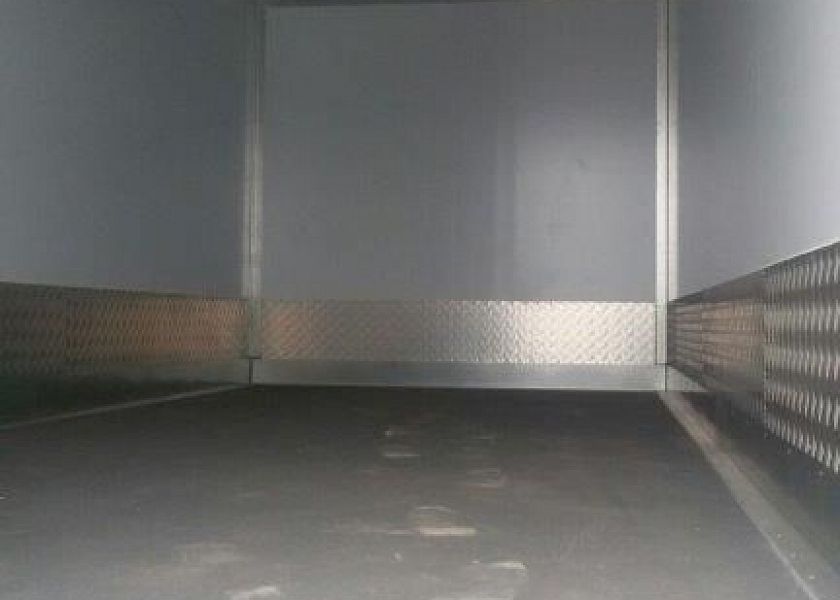

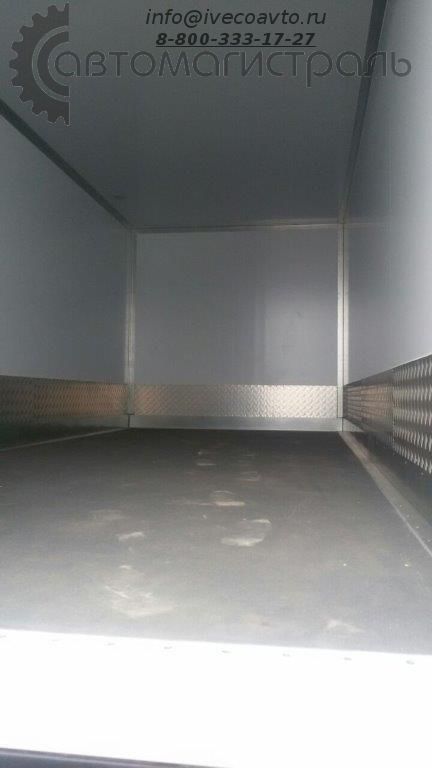

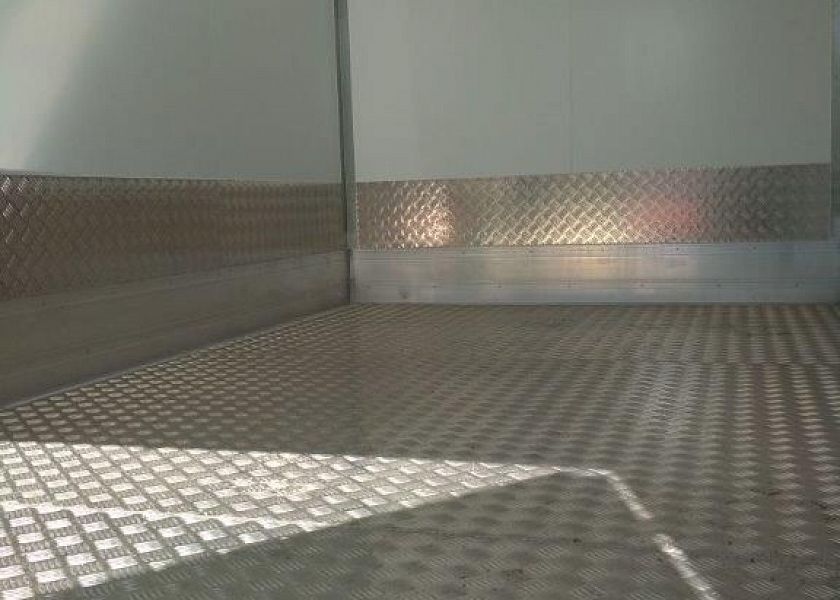

Сендвич-панель с наполнителем (изотермическим слоем) – пенополистирол, с внутренним каркасом из брусков фанеры, обшивка днища – односторонняя водостойкая ламинированная фанера, покрытие пола – алюминий «сварное корыто».

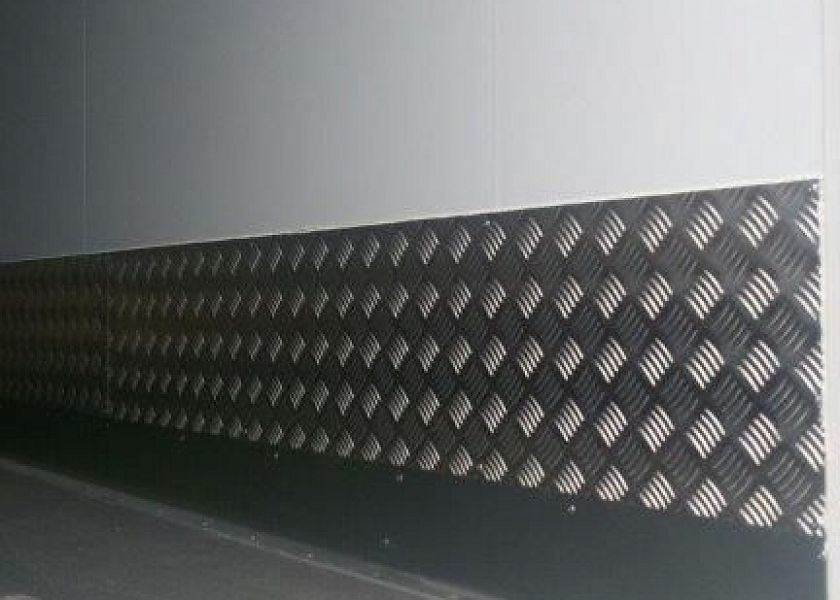

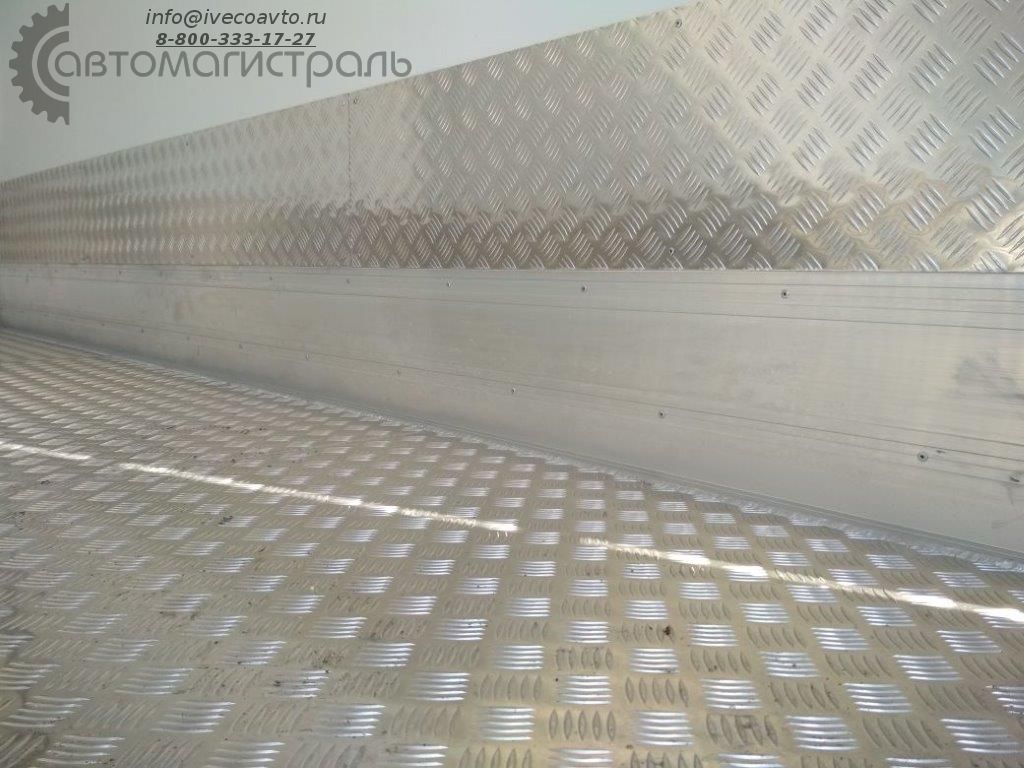

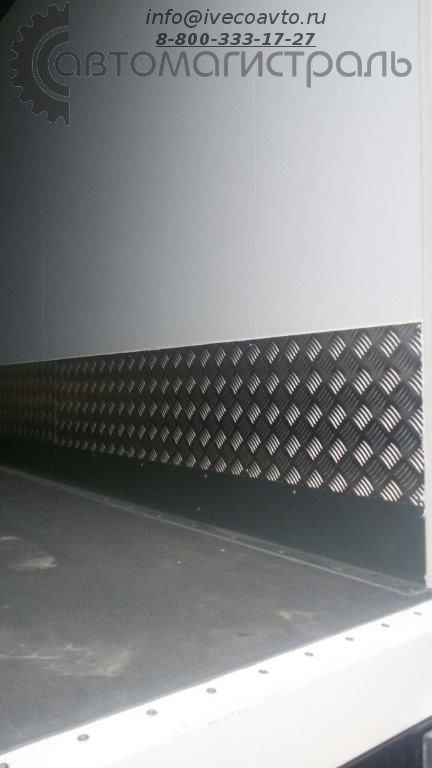

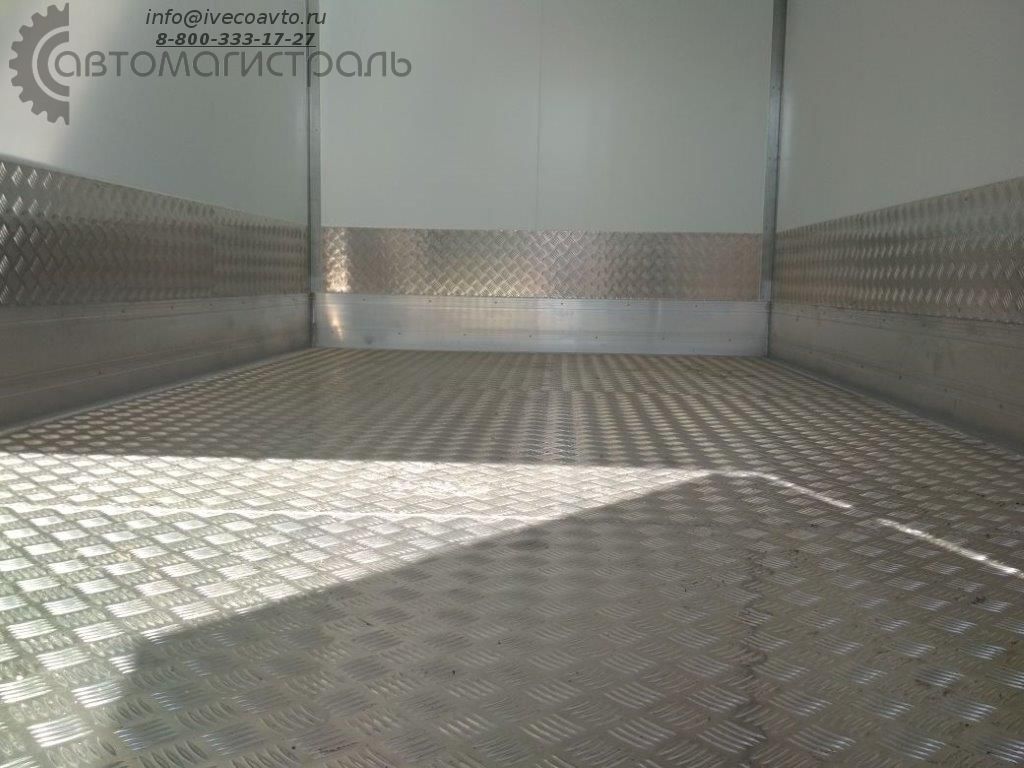

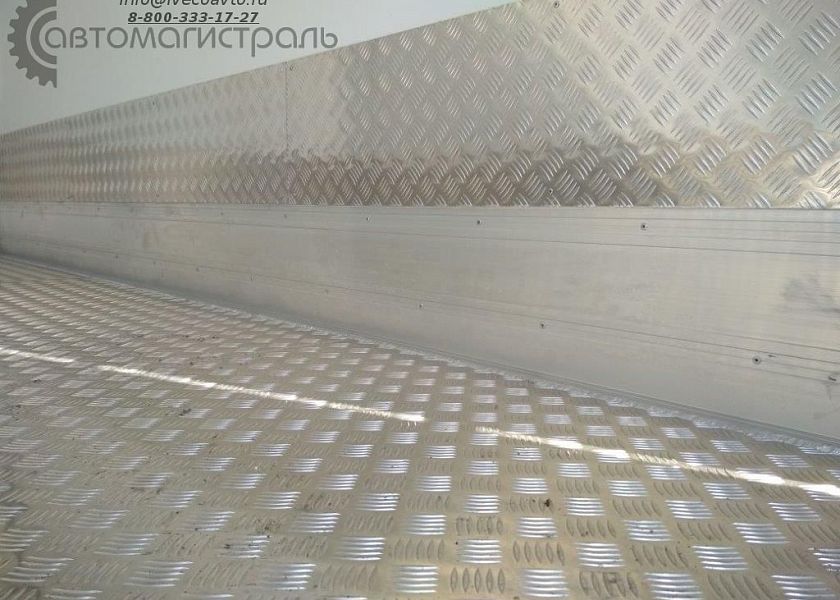

Отбортовка 300 мм передней и боковых стен рифленым алюминием.

Передняя стенка:

- наружное покрытие

- утеплитель

- внутреннее покрытие

- усилители (закладные)

Плакированный металл

Сэндвич панель: пенополиуретан - HUNTSMAN (Голландия)

Плакированный металл

для монтажа холодильной установки

Крыша:

- наружное покрытие

- утеплитель

- внутреннее покрытие

Плакированный металл

Сэндвич панель: пенополиуретан - HUNTSMAN (Голландия)

Плакированный металл

Боковые стенки:

- наружное покрытие

- утеплитель

- внутреннее покрытие

Плакированный металл

Сэндвич панели: пенополиуретан - HUNTSMAN (Голландия)

Плакированный металл

Обвязка кузова:

- наружная

- внутренняя

Выполнено из оцинкованного уголка с покрытием синтетическая эмаль (цвет белый), Пластиковые элементы (колпаки) в передних верхних углах.

Выполнено из оцинкованного уголка, крепление на конструкционный клей и вытяжные заклепки.

Задняя рамка

Сварная конструкция из оцинкованных профилей, с закладными для крепления фурнитуры и усилением в углах. Верхняя балка выполнена в виде козырька с закруглением. Окрашивается полиуретановой эмалью белого цвета.

Фурнитура

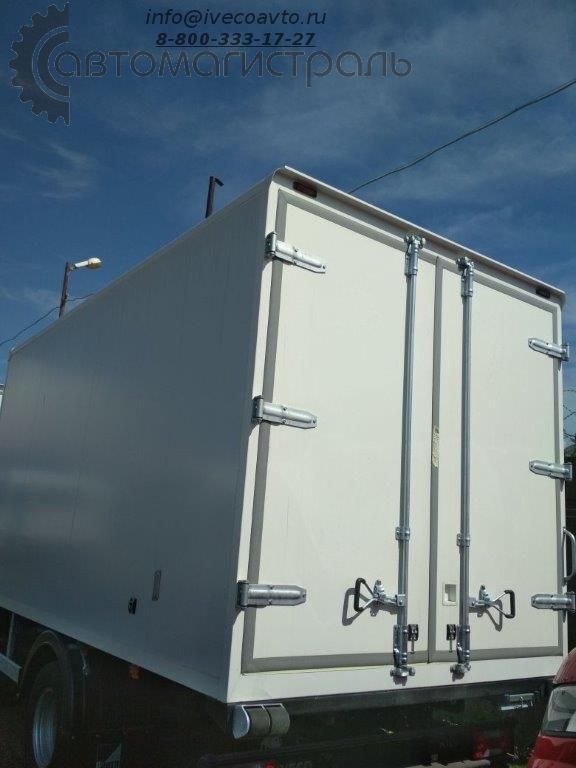

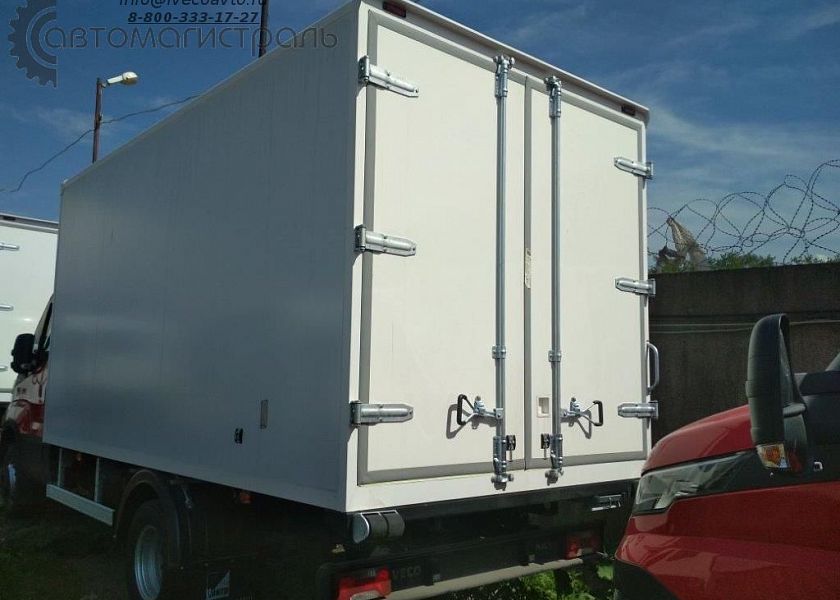

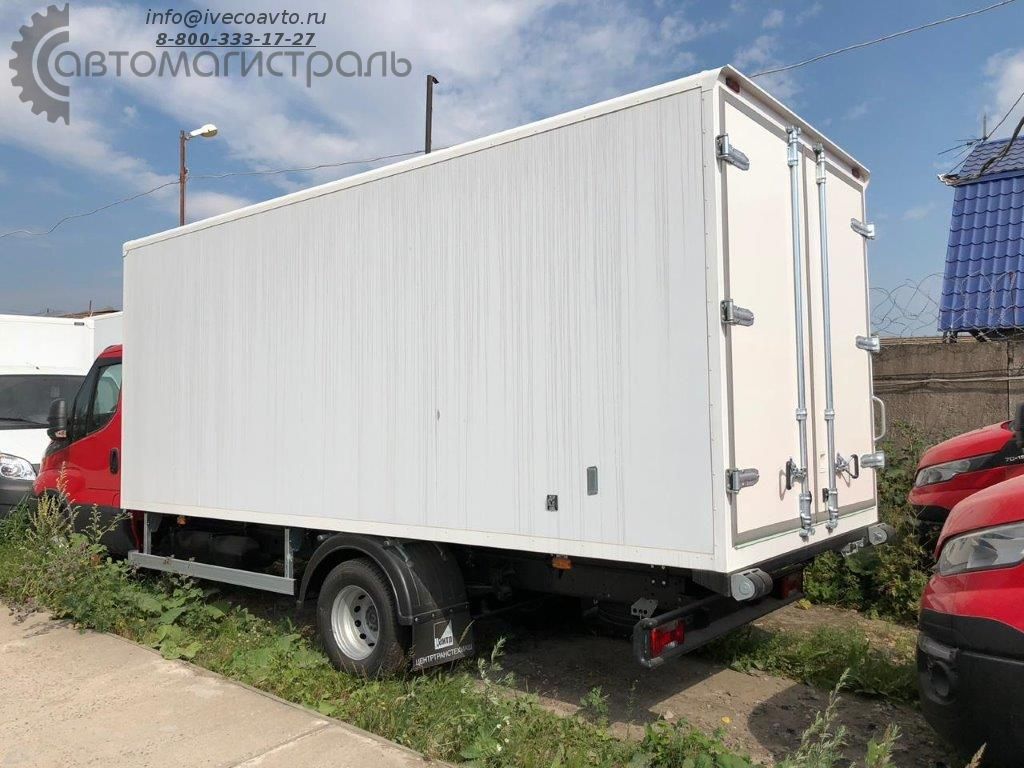

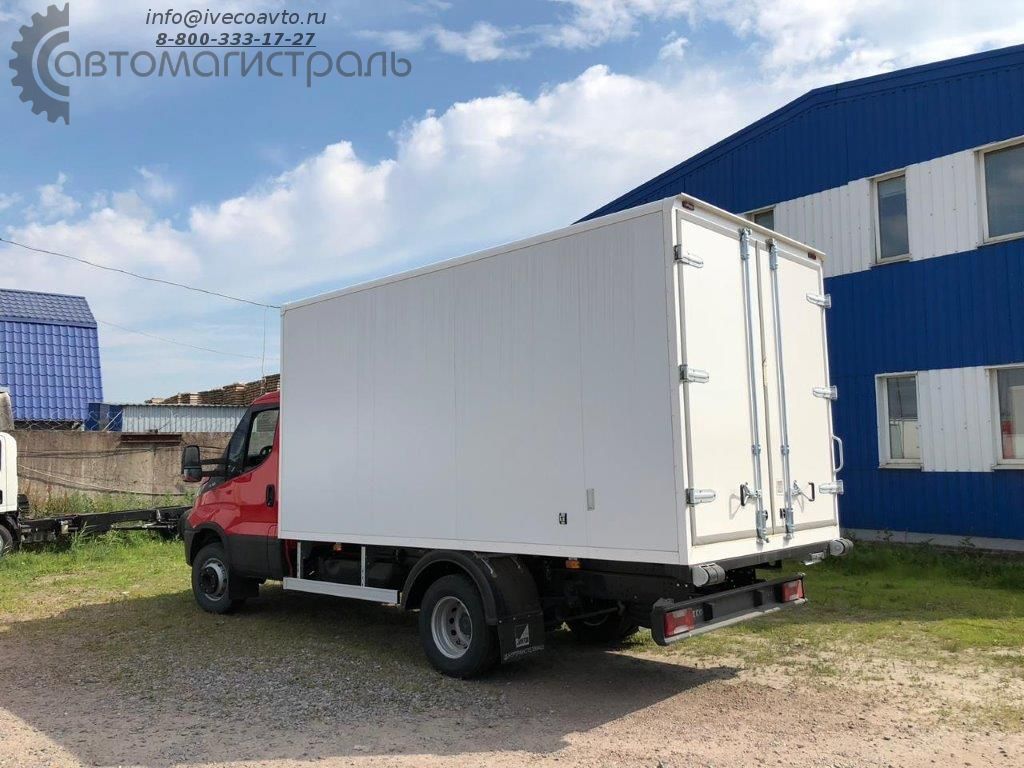

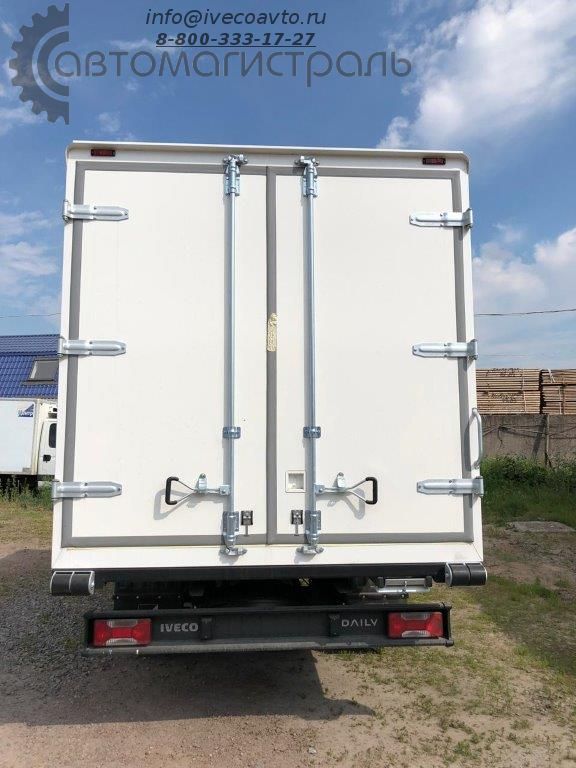

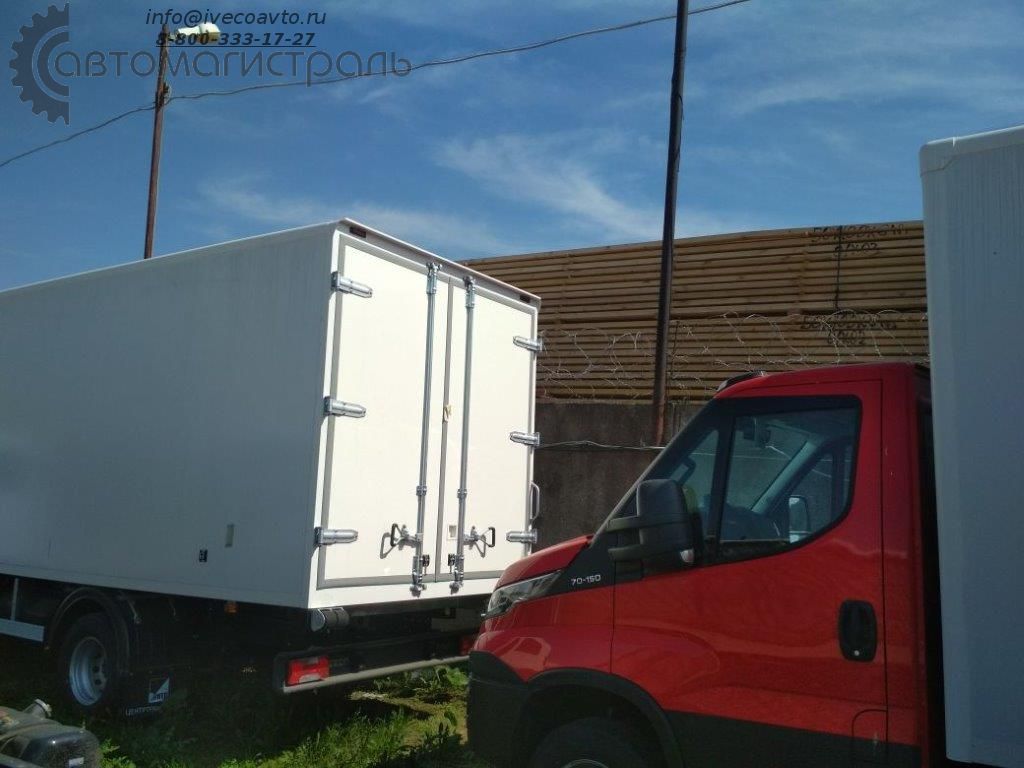

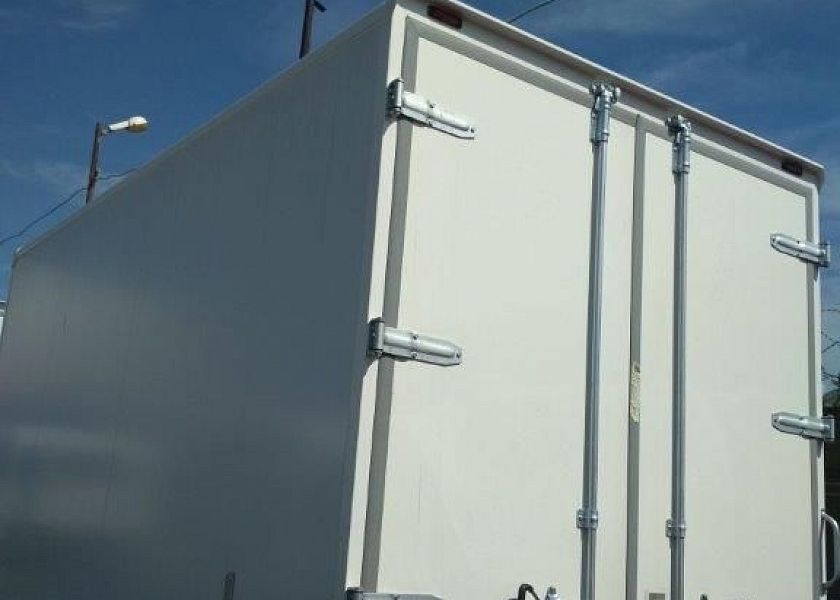

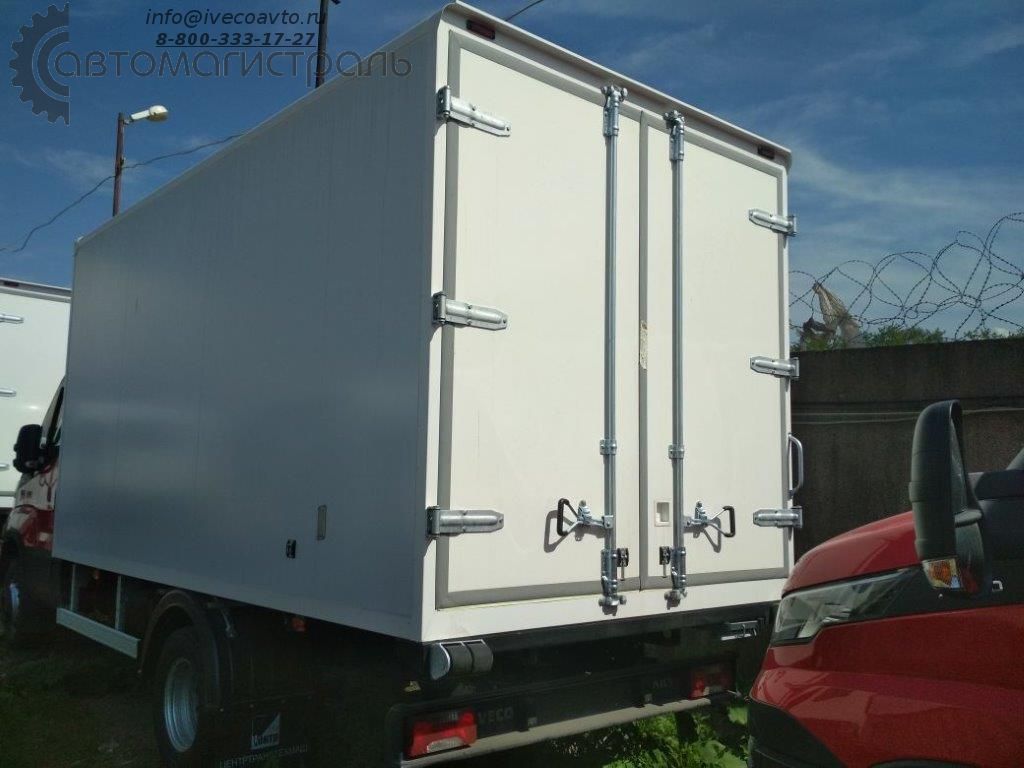

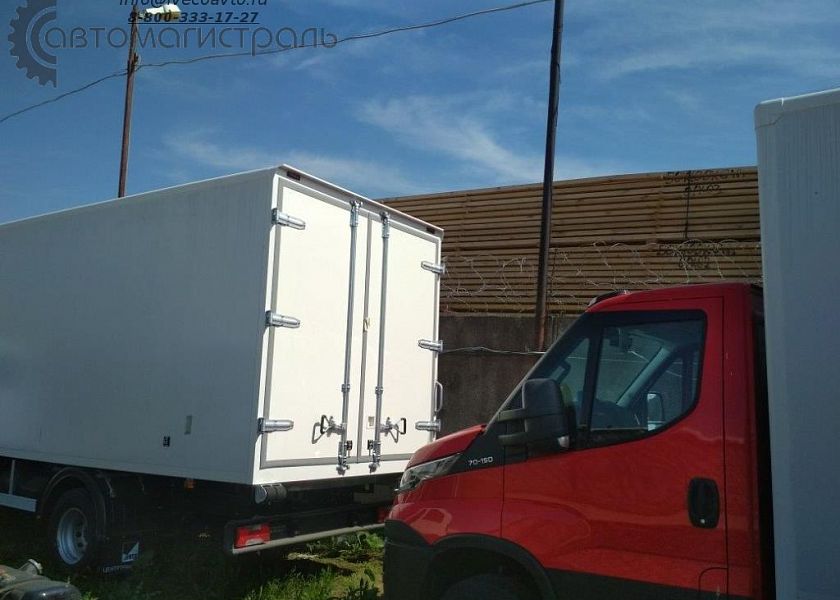

Двухстворчатые, угол открывания 270°. Полотно сэндвич панель с наполнителем - пенополиуретан. Уплотнитель-профиль TPE многолепестковый с антифрикционными накладками.

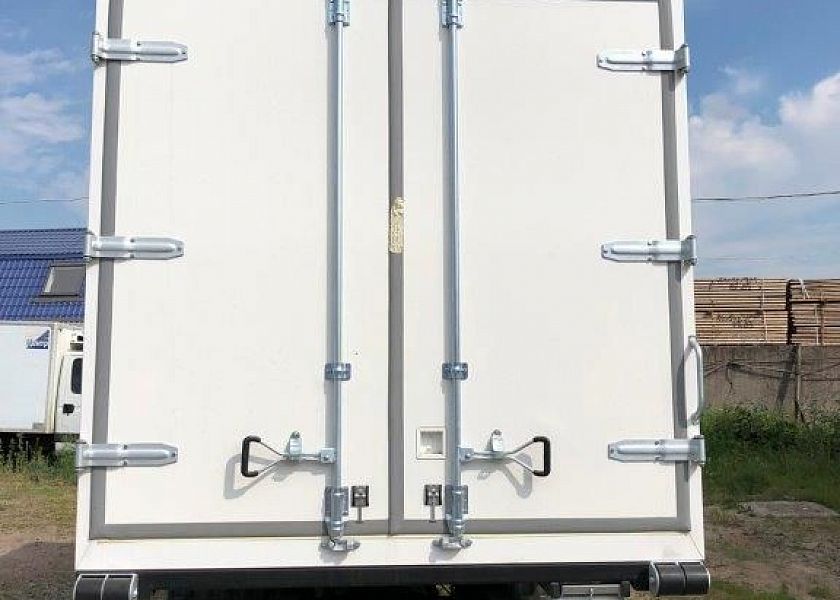

Фурнитура штанговая оцинкованная: 6 петель, 2 запорные штанги на дверь с литыми запорными кулаками, на боковых стенках защита от удара двери оцинкованная, фиксаторы дверей в открытом положении Т-образные

Оборудование фургона

- с правой стороны на стойке дверной рамки установлена ручка – поручень оцинкованная;

- под дверью - оцинкованная лестница;

- пластиковые крылья с резиновыми брызговиками и оцинкованными кронштейнами крепления.

Усиление боковых стен и крыши металлическими закладными для установки направляющих и компенсирования нагрузки на стены

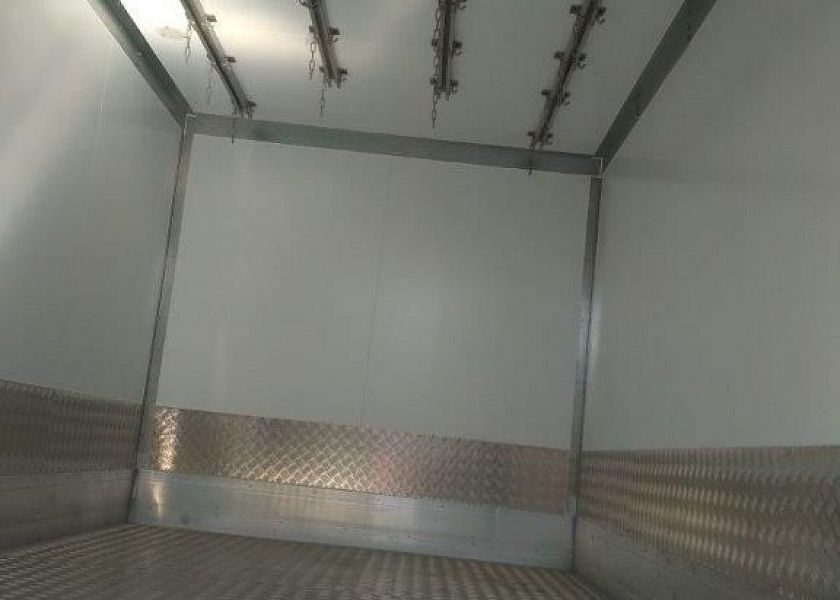

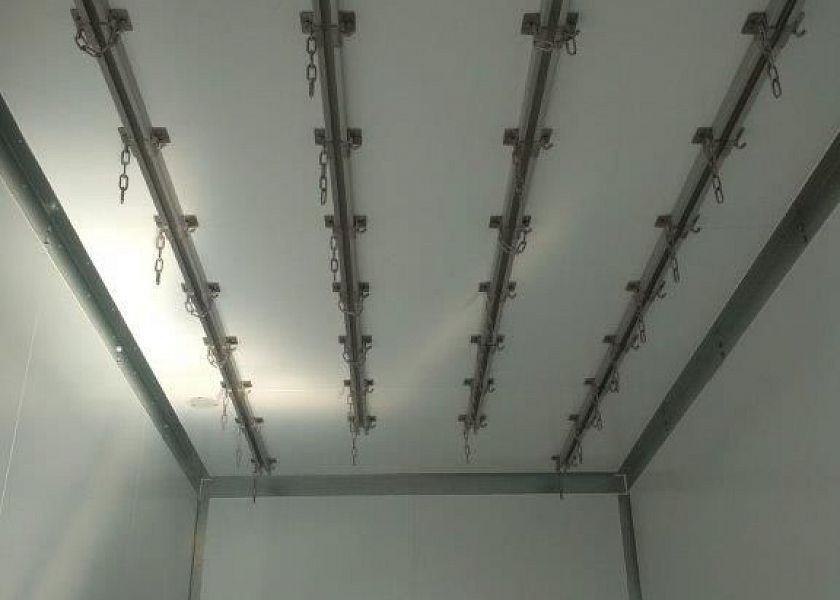

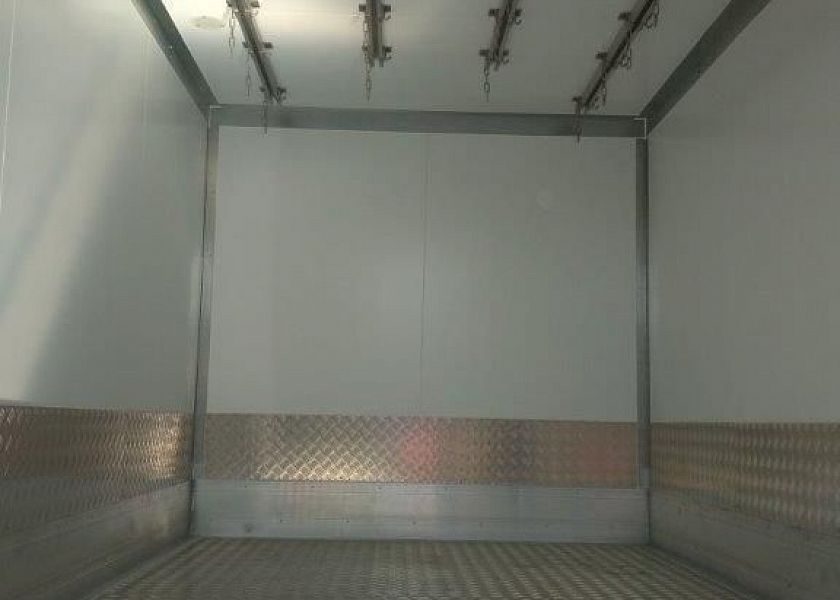

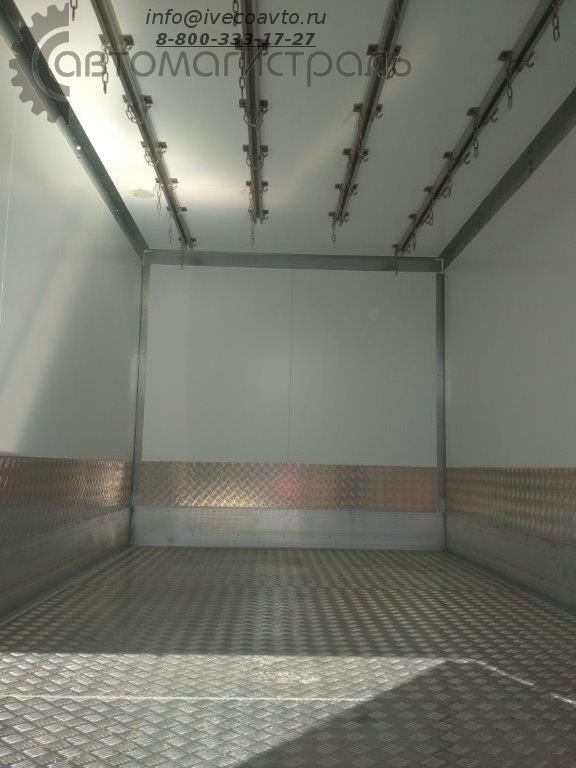

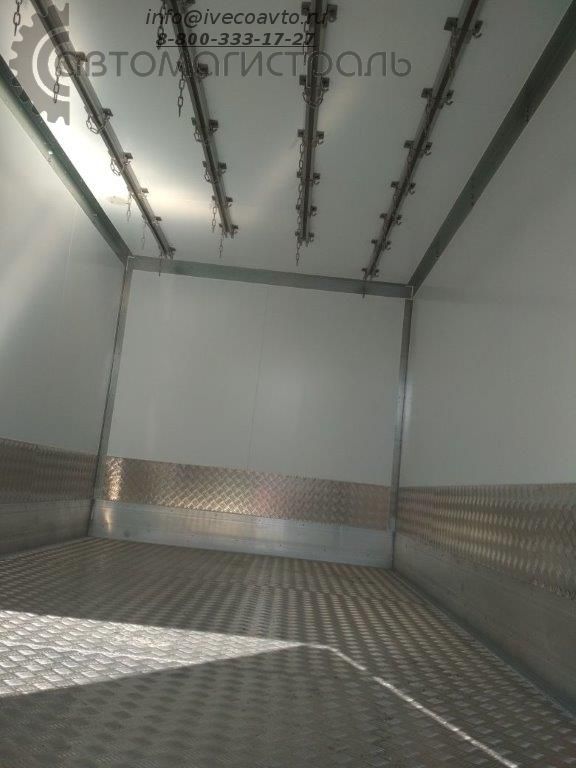

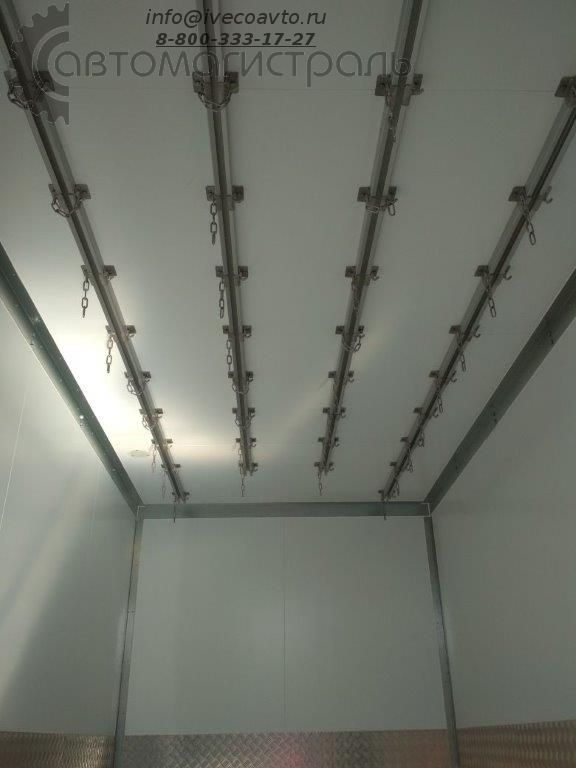

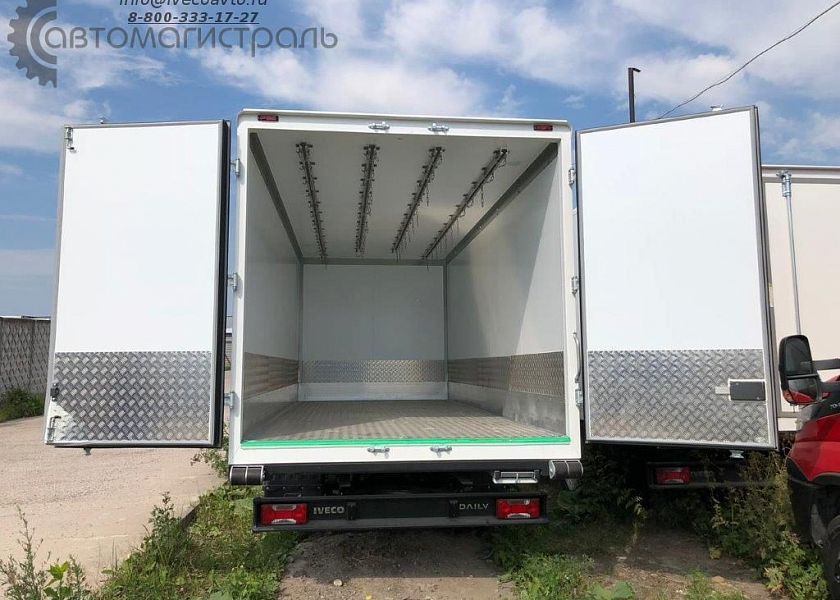

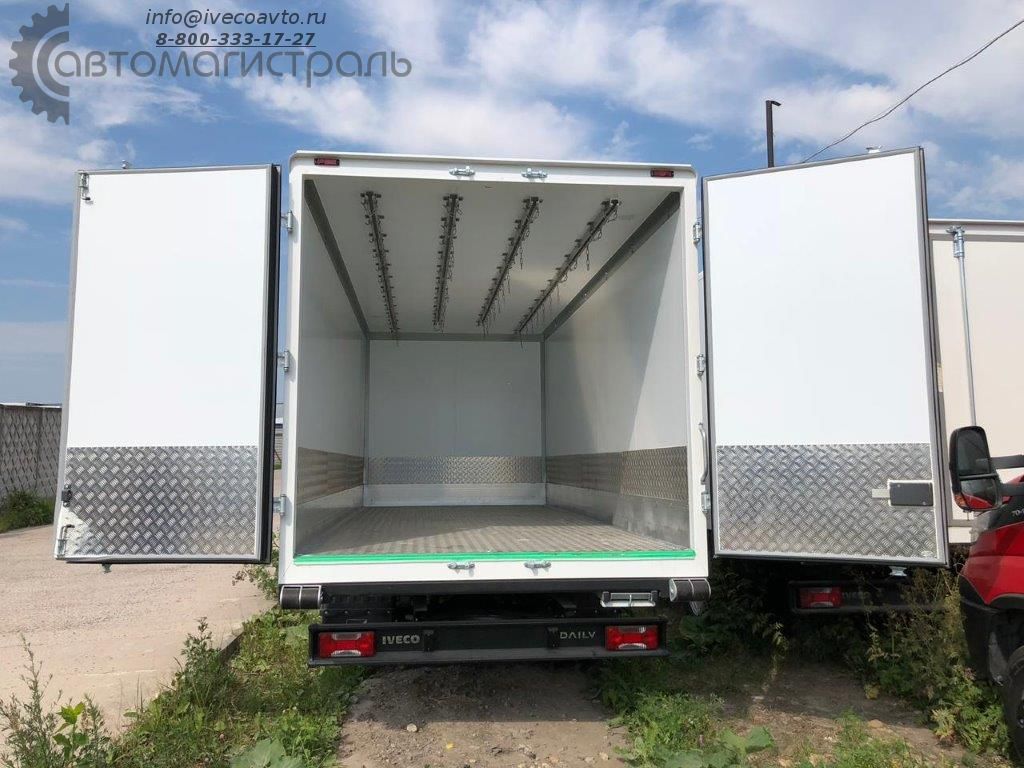

П-образные направляющие для крюков – 4 шт.

Замок гаражного типа на ворота

Брус с роликовыми отбойниками с креплением к надрамнику фургона

Боковая противоподкатная защита

Электрооборудование

габаритные фонари (передние/задние и боковые) согласно ГОСТ Р 41.48 – 2004;

Светодиодная лента по правой стороне крыши фургона, электромонтажная коробка (расположена в кабине автомобиля). Внутреннее освещение работает только при включенных габаритах. В электромонтажной коробке установлено реле времени. Тумблер включения освещения выведен на торпеду автомобиля.

КОД

ХАРАКТЕРИСТИКА

ЗНАЧЕНИЕ

ОПИСАНИЕ

AT

ТИП ПЕРЕДНЕЙ ПОДВЕСКИ

Q-TOR

Торсионная подвеска (Quad-Tor)

CA

КОЛЁСНАЯ ФОРМУЛА

4X2

4X2

DR

РАСПОЛОЖЕНИЕ РУЛЯ

SX

Левый руль

EP

МОЩНОСТЬ ДВИГАТЕЛЯ

146 EU5

F1C - 146 л.с.

GT

ТИП КОРОБКИ ПЕРЕДАЧ

6M-400

МКПП 6-ступ. 400

MT

ПОЛНАЯ МАССА АВТОМОБИЛЯ

4,5-5T

4,5 - 5 тонн

PT

ТИП ЗАДНЕЙ ПОДВЕСКИ

SPMN

Механическая подвеска

VE

ИСПОЛНЕНИЕ

CABINAT

Шасси с одинарной кабиной

WB

КОЛЁСНАЯ БАЗА

4350

4350 мм

БАЗОВЫЕ ПАРАМЕТРЫ

02307

Стальные диски колёс

14865

Осевые нагрузки 2100-3700

14872

Стандартная передняя подвеска

02240

Многолистовые задние рессоры

75081

Максимальная масса ТС 5 тонн

02210

Запасное колесо

02181

Выхлоп по центру

02946

Топливный бак 70 литров (горловина на кабине)

04488

ABS + ASR + Система курсовой стабилизации (ESP)

06733

Механический привод стояночного тормоза

03384

Подготовка к буксировке прицепа полной массой 3,5 тонны (максимальная масса автопоезда 7 тонн)

02190

Задний бампер

00726

Кронштейн запасного колеса

ВНУТРЕННИЙ КОМФОРТ

14987

Соответствие европейским сертификационным требованиям

04495

Подушка безопасности водителя

75683

Ремни безопасности стандартного цвета

05407

Набор курильщика

00693

Электрические стеклоподъёмники

00587

Обивка задней стенки кабины

06536

Центральный замок (ЦЗ) с дистанционным управлением (ДУ)

76130

Аудиоподготовка

76746

Центральная консоль-базовое исполнение

08730

Панель приборов Комфорт

76243

Стандартный перечень языков в меню бортового компьютера

76133

Бортовой компьютер со стандартным функционалом

00219

Противооткатные упоры (2 шт.)

02211

Знак аварийной остановки

04544

Кронштейн для установки огнетушителя

05534

Аптечка

06363

Педаль сцепления

06438

Руль слева. Для правостороннего движения

КОМФОРТ В ДВИЖЕНИИ

04696

Ширина кузова 2200 мм

02714

Зеркала заднего вида с электроприводом и обогревом

00687

Лобовое стекло с заводской тонировкой

00744

Окна в задней стенке кабины

06164

Топливно-заливная горловина на кабине

77866

Стандартные колёсные арки

00663

Передние брызговики

06498

Стандартные шильды

02456

шильд IVECO

04320

Стандартный цвет

ДВИГАТЕЛЬ/КПП/КОМ

00002

Передаточное отношение 4.18

04071

Механическая КПП 2840.6 O.D.

06741

Стандартный запуск двигателя

06940

Установка данных: стандарт

02263

Генератор 150А (12В)

06925

Фильтр твёрдых частиц

00342

Алюминиевый радиатор

04001

Стандартная система охлаждения

02287

Обогрев топливного фильтра

06330

Стандартный топливный фильтр

06724

Дополнительное усиление кабины

06435

Стандартное исполнение для России

75689

Автомобиль сертифицирован для грузовых перевозок

78401

Отвод картерных газов с обогревом увеличенной производительности

76107

3.0л EURO 5 (LD)

06570

Уровень внешнего шума снижен до 92 дБ

ЭЛЕКТРООБОРУДОВАНИЕ/СВЕТ

06356

Ограничитель скорости 90 км/ч

07848

Цифровой тахограф

00567

Аккумуляторная батарея ёмкостью 110 А-ч

02536

Дневные ходовые огни (ДХО)

08655

12-контактный разъём для подключения внешнего электрооборудования

05938

Функция электронной проверки ВИН-кода автомобиля

КУЗОВ/КАБИНА

07776

Шасси без надстройки

06433

Стандартное шасси с кабиной

СИДЕНЬЯ

06621

Сиденье водителя с тремя регулировками

04204

2-местное сиденье пассажира с 3-точечными ремнями безопасности

06646

Обивка сидений - ткань

08768

Кресло водителя без подогрева

ПРОЧЕЕ

79296

Модельный год 2016

79569

Стандартная подзарядка АКБ от генератора

72390

Стандартное топливо

03441

Cигнализатор непристёгнутого ремня безопасности

79298

Стандартные подголовники сидений

79337

Станд. решётка радиатора

79301

Центральный отсек для вещей верхней части передней панели + USB-разъём

02444

Рулевое колесо из мягкого пластика

05123

Стандартная рама

79443

Руководство по эксплуатации для рынков ЕМЕА-АРАС

КОМФОРТ В ДВИЖЕНИИ

08644

Длинные кронштейны наружных зеркал заднего вида

СПЕЦИАЛЬНЫЙ ТИП ШИН

33989

МОДЕЛЬ ПОКРЫШЕК НА ВЫБОР ПРОИЗВОДИТЕЛЯ

ШИНЫ

20661

195/75R16 IC 110/108

ЦВЕТ АВТОМОБИЛЯ

50105

Белый (IC 194)

АККУМУЛЯТОРЫ (СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ)

30001

Заряженный аккумулятор

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

34864

Рук-во польз-ля на русском языке 4X2 MY2016
